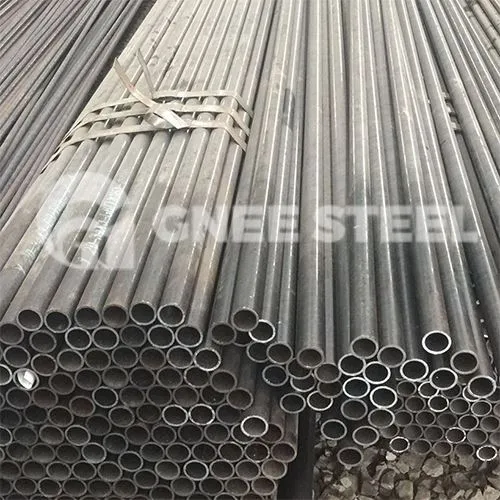

ASME SA335 / ASTM A335 Legering Steel Pipe Beschrijving

ASME SA335 / ASTM A335, Chrome - Moly Pipe is een naadloze ferritische legering - stalen buis geproduceerd in nominale of minimale wanddikte voor service met hoge temperatuur. Pijp die aan deze specificatie wordt geordend, moet geschikt zijn voor buigen, flens, vergelijkbare vormbewerkingen en voor fusielassen.

ASTM A335 Pijpen warmtebehandeling:
A335 stalen pijp van cijfers moet opnieuw worden verwarmd en ingericht in de volledige - gegloeid, isothermische gegloeide of genormaliseerde en geharde toestand. Indien ingericht in de genormaliseerde en getemperde toestand, moet de minimale temperatietemperatuur voor graden P5, P5B, P9, P21 en P22 675 graden zijn, de minimale temperatietemperatuur voor graden P1, P2, P11, P12 en P 15 is 650 graden.

Het wordt aanbevolen dat de temperatuur voor het temperen ten minste 50 graden boven de beoogde servicetemperatuur moet liggen; Bijgevolg moet de koper de fabrikant adviseren of de servicetemperatuur meer dan 600 graden moet zijn.

Pijp van cijfers P1, P2 en P12, hetzij heet - afgewerkt of koud - getekend, kan een laatste warmtebehandeling krijgen na 650 graden tot 705 graden in plaats van warmtebehandelingen. Alle pijpen van cijfers P5C moeten een uiteindelijke warmtebehandeling krijgen in het bereik van 715 graden tot 745 graden. Redes P92 en P911 moeten worden genormaliseerd met minimaal 1040 graden en worden getemperd met een minimum van 730 graden als uiteindelijke warmtebehandeling. Grade P122 moet worden genormaliseerd met minimaal 1040 graden en minimaal getemperd bij 730 graden als uiteindelijke warmtebehandeling. Grade P23 moet worden genormaliseerd op een minimum van 1040 graden met luchtkoeling of versnelde koeling en minimaal getemperd bij 730 graden als uiteindelijke warmtebehandeling.

Standaard: ASTM A335

Grade: P1, P2, P5, P9, P11, P91, P92

OD: 10.3-660mm

WT: 1,6-60 mm

Lengte: 5,8 m-12m of willekeurige legth

Technisch: blussen en temperen

Toepassing: GAS Fire Power Plant, Coal Fire Power Plant, Headers and Steam Lines, Feedwater Pipes, Superheaters en Herheaters.

ASME SA335 / ASTM A335 Standaardspecificatie

ASME SA335 / ASTM A335 Chrome - Moly naadloze pijpen Chemische samenstelling

De soorten legeringsstaal bedekt door de ASTM A335 - ASME SA335 -specificatie zijn ontworpen met een voorvoegsel "P", van P5 tot P92. Grades P11/P22 en P91/92 worden meestal aangetroffen in elektriciteitscentrales, terwijl graad P5 en P9 vaker gebruikelijk zijn voor toepassing in de petrochemische industrie. Cijfers P9 en P91 staan in de lijst, hoe duurder (een P91 naadloze pijp kan ongeveer 5 € per kg kosten).

ASTM A335 Low - legeringsstaal (Cijfers)	Onbelangrijk equivalent	C minder dan of gelijk aan	Mn	P minder dan of gelijk aan	S minder dan of gelijk aan	Si minder dan of gelijk aan	Cr	Mo
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 NAADLOWESE FERRITISCHE LEIDING - Stalen pijp mechanische eigenschappen

A335 Low - legeringspijp	UNN -nummer	Opbrengststerkte KSI	Treksterkte KSI	Rek %	Rockwell	Brinell
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 Max
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Max
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Testvereisten

Transversaal/longitudinaal: spanning en afvlakking, hardheid, buigtests - Voor materiaal dat warmte is - behandeld in batchovens, deze tests moeten worden uitgevoerd op de 5% van de pijpen van elk verwarmingsnummer. Voor kleinere kavels moet één pijp op een minimum worden getest

ASTM A335 Gr. P91 heeft een hardheid van 250 HB / 265 HV (25 HRC)

Hydro -testen: moeten op elke lengte van pijp worden toegepast

De niet -- destructieve elektrische test is optioneel

Toleranties diameter

A335 -pijp	Over	Onder
NPS [DN]	in.	mm	in.	mm
1/8 tot 1 1/2/dn 6 tot 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Over 1 1 / 2 tot 4 / dn 40 tot 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Meer dan 4 tot 8 / dn 100 tot 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Meer dan 8 tot 12 / dn 200 tot 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Meer dan 12 /> DN 300	+/- 1% van de opgegeven buitendiameter

Wanddikte

De toleranties in WT, in %, van gespecificeerde zijn:

1/8 tot 2 1/2 [6 tot 65] incl., Alle T/D -verhoudingen: meer dan 20%, onder 12,5%

Hierboven 2 1/2 [65], t/d

Hierboven 2 1/2 [65], t/d> 5%: meer dan 15%, onder 12,5%

t=opgegeven wanddikte; D=opgegeven externe diameter)

Legering Pipe Cross Reference Table ASTM Vs. EN -cijfers

Chrome Moly Pipes: Werkstoff vs en vs astm
Werkstoff /din	Eng	ASTM
1.5415	16MO3	A335 graad P1
1.7335	13CRMO4-5	A335 Grade P11, P12
1.7380	10CRMO9-10	A335 graad P22
1.7362	X11crmo5	A335 Grade P5
		A335 Grade P9
1.4903	X10CRMOVNB9-1	A335 graad P91
