Productenbeschrijving
Standaard: EN 10216-2
Naadloze stalen buizen voor drukdoeleinden - technische leveringsomstandigheden
Deel 2: non - legering en legeringsstalen buizen met opgegeven verhoogde temperatuureigenschappen
EN 10216-2 naadloze stalen buizen snelle details
Fabricage: naadloos proces
Wanddikte (WT): 2,1 mm-20 mm.
Buitendiameter (OD): 21 mm-509 mm
Lengte: 6m of opgegeven lengte indien nodig.
Einden: gewoon uiteinde, afgeschuind einde, geteisterd
Aanvullende info
Verzendhaven: Tianjin, China
Betalingsvoorwaarden: T / T, LC
Levering: 7-15 dagen na betaling
Oppervlak: buizen worden (alleen buiten) gelakt om roest te voorkomen.
Markering: Standaard + Steel Grade + Grootte + Warmte No + Lot No
Pakket: bundels (zeshoekig), houten dozen, kratten (staal/houten) of zoals vereist
De staalnaam van niet - legeringsstaalcijfers
(1) de hoofdletter P voor drukdoeleinden;
(2) De symbolen GH voor verhoogde temperatuur.
Productieproces
(1) Proces voor het maken van stalen
Staal zal volledig worden gedood.
(2) Buisfabricage- en leveringsomstandigheden
De buizen moeten worden vervaardigd door een naadloos proces.
De buizen kunnen warm of koud zijn afgewerkt.
Productenspecificatie
EN 10216-2 Chemische samenstelling:
| Staalkwaliteit | C | Si | Mn | P | S | Cr | Mo | Ni | Alpeuter | Cu | Ti Max | |
| Stalen naam | Stalen nummer | maximaal | maximaal | |||||||||
| P195GH | 1.0348 | =0.13 | =0.35 | =0.70 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P235GH | 1.0345 | =0.16 | =0.35 | =1.20 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P265GH | 1.0425 | =0.20 | =0.40 | =1.40 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| 16MO3 | 1.5415 | 0.12-0.20 | 0.40-0.90 | 0.40-0.90 | 0.025 | 0.020 | =0.30 | 0.25-0.35 | =0.30 | =0.040 | =0.30 | |
| 14MOV6-3 | 1.7715 | 0.10-0.15 | 0.15-0.35 | 0.40-0.70 | 0.025 | 0.020 | 0.30-0.60 | 0.40-0.50 | =0.30 | =0.040 | =0.30 | |
| 13CRMO4-5 | 1.7335 | 0.10-0.17 | =0.15 | 0.40-0.70 | 0.025 | 0.020 | 0.70-1.15 | 0.40-0.60 | =0.30 | =0.040 | =0.30 | |
| 10CRMO9-10 | 1.7380 | 0.08-0.14 | 0.08-0.14 | 0.30-0.70 | 0.025 | 0.020 | 2.00-2.50 | 0.90-1.10 | =0.30 | =0.040 | =0.30 | |
| 25CRMO4 | 1.7218 | 0.22-0.29 | 0.22-0.29 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | =0.30 | =0.040 | =0.30 | |
| 15nicumonb5-6-4 | 1.6368 | =0.17 | =0.17 | 0.80-1.20 | 0.025 | 0.020 | =0.30 | 0.25-0.50 | 1.00-1.30 | =0.050 | 0.50-0.80 | |
| X10CRMOVNB9-1 | 1.4903 | 0.08-0.12 | 0.08-0.12 | 0.30-0.60 | 0.025 | 0.020 | 8.00-9.50 | 0.85-1.05 | =0.40 | =0.040 | =0.30 | |
| Een elementen die niet in deze tabel zijn opgenomen, mag niet opzettelijk aan het staal worden toegevoegd zonder de overeenkomst van de koper, behalve voor elistenten die kunnen worden toegevoegd voor het voltooien van de cast. Alle geschikte maatregelen moeten worden genomen om te voorkomen dat de toevoeging van ongewenste elementen uit schroot of andere materialen wordt gebruikt die in het stalen maken proces worden gebruikt | ||||||||||||
| B Deze vereiste is niet van toepassing, op voorwaarde dat het staal een voldoende hoeveelheid andere stikstofbindingselementen bevat die moeten worden gerapporteerd. Bij gebruik van titanium moet de producent verifiëren dat (al+ti/2) =0, 020% | ||||||||||||
| C Optie 2: Om latere vormingsactiviteiten te vergemakkelijken, is een overeengekomen maximaal kopergehalte lager dan aangegeven en een overeengekomen gespecificeerd maximale tin -inhoud van toepassing | ||||||||||||
| D De inhoud van deze elementen hoeft niet te worden gemeld, tenzij opzettelijk aan de cast toegevoegd | ||||||||||||
| e voor wanddikte =30 mm Het koolstofgehalte kan met 0,02% worden verhoogd voor cast- en productanalyse | ||||||||||||
| f De bovenste koolstofwaarde van 0,23 % mag niet worden overschreden voor productanalyse | ||||||||||||
EN 10216-2 Mechanische eigenschap:
| Staalkwaliteit | Trekseigenschappen bij kamertemperatuur | Impact -eigenschappen AB | |||||||||||
| Stalen naam | Stalen nummer | Bovenste opbrengststerkte of bewijssterkte ReH of Rp0.2 voor wanddikte T min. |
Trek Kracht RM |
Verlenging Een min. % A |
Minimaal gemiddelde geabsorbeerde energie KV J bij een temperatuur van graad | ||||||||
| T minder dan of gelijk aan 16 | 160<> | 40<> | 60<> | l | t | l | t | ||||||
| MPA | MPA | MPA | MPA | MPA | 20 | 0 | -10 | 20 | 0 | ||||
| P195GH | 1.0348 | 195 | 320-440 | 27 | 25 | 40 c | 28 d | 27c | |||||
| P235GH | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 | 40 c | 28 d | 27c | |||
| P265GH | 1.0425 | 265 | 255 | 245 | 410-570 | 23 | 21 | 40 c | 2s d | 27C | |||
| 16MO3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 | 40 c | 27 c | ||||
| 14MOV6-3 | 1.7715 | 320 | 320 | 310 | 460-610 | 20 | 18 | 40 c f | 27 c | ||||
| 13CRMO4-5 | 1.7335 | 290 | 290 | 280 | 440-590 | 22 | 20 | 40 c | 27 c | ||||
| 10CRMO9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 | 40 c | 27 c | ||||
| 25CRMO4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 | 40 c f | 27 c | ||||
| 15nicumonb5-6-4 | 1.6368 | 440 | 440 | 440 | 440e | 610-780 | 19 | 17 | 40 c f | 27 c | |||
| X10CRMOVNB9-1 | 1.4903 | 450 | 450 | 450 | 450 | 630-830 | 19 | 17 | 40 c f | 27 c | |||
| a i=longitudinal t=transversaal | |||||||||||||
| B om te worden geverifieerd wanneer opties 4 en/of 5 zijn/is opgegeven, tenzij voetnoot f) van toepassing is | |||||||||||||
| C Optie 4: Impact -energie moet worden geverifieerd. | |||||||||||||
| D Optie 5: Longitudinale impactsenergie moet worden geverifieerd. | |||||||||||||
| e voor wanddikte 60 mm< T =80mm | |||||||||||||
| f Impacttest Verplicht voor wanddikte T =16 mm | |||||||||||||
EN 10216-2 Ketelbuiswarmtebehandeling:
| Staalkwaliteit | Warmtebehandeling a | Austenising | Temperen | |||
| Stalen naam | Stalen nummer | Temperatuur graad | Koelmedium | Temperatuur graad | Koelmedium | |
| P195GH | 1.0348 | +N b | 880 tot 940 | Lucht | - | - |
| P235GH | 1.0345 | +N b | 880 tot 940 | Lucht | - | - |
| P265GH | 1.0425 | +N b | 880 tot 940 | Lucht | - | - |
| 16MO3 | 1.5415 | +N b | 890 tot 950 | Lucht | - | - |
| 14MOV6-3 | 1.7715 | +NT BC | 930 tot 990 | Lucht | 680 TO730 | lucht |
| 13CRMO4-5 | 1.7335 | +NT BC | 900 tot 960 | Lucht | 660 tot 730 | lucht |
| 10CRMO9-10 | 1.738 | +NT BC | 900 tot 960 | Lucht | 680 tot 750 | lucht |
| 25CRMO4 | 1.7218 | +QT | 860 tot 900 | Lucht of vloeistof | 620 tot 680 | lucht |
| 15nicumonb5-6-4 | 1.6368 | +Nt c | 880 tot 980 | Lucht | 580 tot 680 | lucht |
| X10CRMOVNB9-1 | 1.4903 | +Nt c | 1040 tot 1090 | lucht | 730 tot 780 | lucht |
| a +n=Normaliseren, +nt=Normaliseren +temperten, +qt=Quenching +Tempering (lucht of vloeistof), +i=isothermische glans. | ||||||
| b Normaliseren omvat het normaliseren van vorming. | ||||||
| c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >0,15 om blussen en temperen toe te passen om de beoogde structuur en materiaaleigenschappen te bereiken. De beslissing wordt aan de goedkeuring van de fabrikant overgelaten, maar wordt aan de klant vermeld op het moment van onderzoek en bestelling. Stalen buizen die op een zodanige manier worden behandeld, worden aangeduid met de stalen naam aangevuld met het symbool +QT. | ||||||
Afmetingen Toleranties van EN 10216-2
Toleranties op de buitendiameter en muurdiknes
| Buiten diameter D mm | Toleranties op D |
Toleranties op T voor een T/D -verhouding | |||
| Minder dan of gelijk aan 0,025 | > 0,025 Minder dan of gelijk aan 0,050 |
> 0,050 Minder dan of gelijk aan 0,10 |
> 0,10 | ||
| D minder dan of gelijk aan 219,1 | ± 1% of ± 0,5 mm welke groter is |
± 12,5% of ± 0,4 mm, wat groter is | |||
| D> 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| A voor buitendiameters D groter dan of gelijk aan 355,6 mm Het is toegestaan om de bovenste wanddikte lokaal te overschrijden met nog eens 5% van de wanddikte T | |||||
Toleranties op de binnendiameter en wanddikte
| Toleranties op de binnendiameter | Toleranties op T voor een T/D -verhouding | |||||
| d | d min min min minprus Ku min | Minder dan of gelijk aan 0,03 | > 0,03 Minder dan of gelijk aan 0,06 |
> 0,06 Minder dan of gelijk aan 0,12 |
> 0,12 | |
| ± 1% of ± 2 mm welke groter is | (+ 2%, 0) of (+ 4 mm, 0) | welke groter is | ± 20% | ± 15% | ± 12,5% | ± 10% a |
| aVoor buitendiameters d groter dan of gelijk aan 355,6 mm, is het toegestaan om de bovenste wanddikte lokaal te overschrijden met nog eens 5% van de wanddikte T | ||||||
Toleranties op de buitendiameter en minimale wanddikte
| Buiten diameter D mm | Toleranties op D | Toleranties op T min voor een T min /D -verhouding | |||
| Minder dan of gelijk aan 0,02 | > 0,02 Minder dan of gelijk aan 0,04 |
> 0,04 Minder dan of gelijk aan 0,09 |
> 0,09 | ||
| D minder dan of gelijk aan 219,1 | ± 1% of ± 0,5 mm welke groter is |
({+ 28%, 0) of (+ 0.8 mm, 0) welke groter is | |||
| D> 219,1 | + 50% 0 |
+ 35% 0 |
+ 28% 0 |
+ 22% a 0 |
|
| aVoor buitendiameters d groter dan of gelijk aan 355,6 mm, is het toegestaan om de bovenste wanddikte lokaal te overschrijden met nog eens 5% van de wanddikte T | |||||
Toleranties op de binnendiameter en minimale wanddikte
| Toleranties aan de binnendiameter |
Toleranties op T min voor een T Min /D -verhouding |
|||
| d | d min min min minprus Ku min | Minder dan of gelijk aan 0,05 | > 0,05 Minder dan of gelijk aan 0,1 |
> 0,1 |
| ± 1% of ± 2 mm welke groter is |
({+2%, 0) of (+ 4 mm, 0) welke groter is | + 35% 0 |
+ 28% 0 |
+ 22% a 0 |
| aVoor buitendiameters d groter dan of gelijk aan 355,6 mm, is het toegestaan om de bovenste wanddikte lokaal te overschrijden met nog eens 5% van de wanddikte T | ||||
Toleranties op exacte lengtes
Dimensie in mm
| Lengte l | Tolerantie op exacte lengte |
| L minder dan of gelijk aan 6000 | +10 0 |
| 6000 |
+15 0 |
| L> 12 000 | + door overeenkomst 0 |
Voorkeursdimensies
Afmetingen in mm
Tabel 6 (vervolg)
Afmetingen in mm
Testen
(1) chemische analyse
(2) trekstest (trekstest bij kamertemperatuur, trekstest bij verhoogde temperatuur)
(3) afvlakkingstest
(4) Ring trekstest
(5) Drift -uitbreidingstest
(6) Ring Uitbreidingstest
(7) Impacttest
(8) Lekdichtheidstest (hydrostatische test, elektromagnetische test)
(9) Dimensionale inspectie
(10) Visueel onderzoek
(11) Non - destructieve tests
Markering
Markering om toe te passen
De markering moet ten minste aan één uiteinde onuitwisbaar worden gemarkeerd. Voor buizen met buitendiameter D minder dan of gelijk aan 51 mm kan de markering op buizen worden vervangen door de markering op een label dat aan de bundel of doos is bevestigd.
Bescherming
De buizen worden geleverd met een tijdelijke beschermende coating of duurzame coating en/of voering

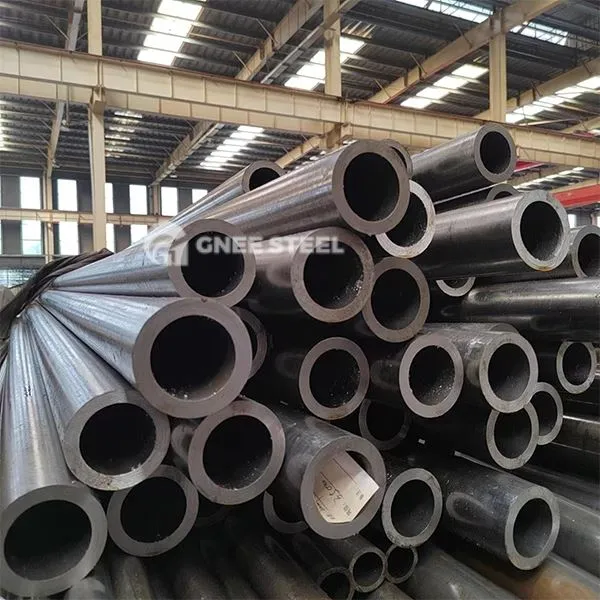

EN10216-2 naadloze pijp op voorraad
Informatie bestellen
Verplichte informatie
a) de hoeveelheid (massa of totale lengte of getal);
b) de term "buis";
c) de dimensies;
d) de aanwijzing van de stalen kwaliteit in overeenstemming met dit deel van EN 10216;
e) De testcategorie voor niet -- legeringsstaal.
Opties
1) Koud afwerking.
2) Beperking op koper- en tin -inhoud.
3) Productanalyse.
4) Impacttesten.
5) Longitudinale impacttests op - 10 graden C voor niet-legeringsstaalcijfers.
6) trekstesten bij verhoogde temperatuur.
7) Selectie van lek - strakheidstestmethode.
8) Niet - destructieve tests voor testcategorie 2 buizen voor detectie van transversale imperfecties.
9) Niet - destructieve tests voor testcategorie 2 buizen voor detectie van laminaire imperfecties.
10) Speciale uiteinden Voorbereiding.
11) Andere set dimensies dan D en T.
12) Exacte lengtes).
13) Het type inspectiedocument dan het standaarddocument.
14) Testdruk voor hydrostatisch lek - strakheidstest.
15) Wanddikte -meting weg van de uiteinden.
16) Niet - destructieve testmethode.
17) Extra markering.
18) Bescherming.
