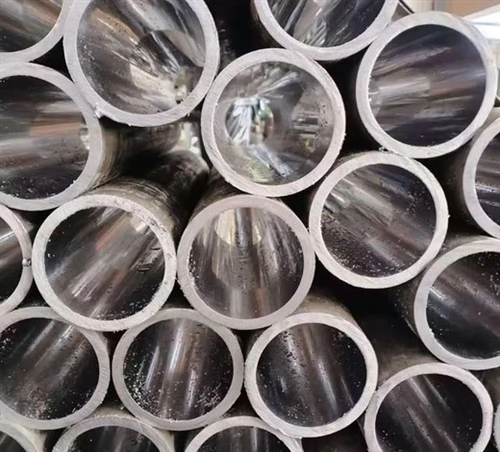

EN 10305-1 C45E geslepen naadloze stalen buisis een koud{0}}getrokken precisiebuis van medium- koolstofkwaliteit C45E (materiaalnummer 1.1191) waarvan de boring is afgewerkt door slijpen tot ID-tolerantie H8-H9 en oppervlakteruwheid Ra 0,2-0,4 um, zodat hij klaar wordt geleverd om te worden gemonteerd als een hydraulische of pneumatische cilindercilinder. Het getal dat uw wanddikte bepaalt, is de opbrengst die u ontwerpt tot - 340 MPa in de +N-toestand, ongeveer 420 MPa in +SR en 490 MPa of meer in +QT - geen enkele vaste waarde. Deze pagina behandelt het type, de boringspecificatie en de bestelbeslissingen die een correct vat onderscheiden van een afgekeurd vat.
A c45e geslepen buisis een afgewerkt onderdeel, geen staalsoort. Het basismetaal - C45E, materiaalnummer 1.1191 - is slechts de helft van de specificatie; de andere helft is de voltooide boring. Twee buizen met identieke chemie maar verschillende hoonkwaliteit gedragen zich als verschillende producten op dezelfde cilinder, omdat de afdichting tegen de boring loopt en niet tegen het certificaat. Het onderdeel wordt daarom gedefinieerd door vier onafhankelijke beslissingen: de norm (EN 10305-1:2016, of EN 10305-4:2016 voor hydraulische aandrijfsystemen), de kwaliteit (C45E), de leveringsconditie en de boringspecificatie (ID-tolerantie, ruwheid, rechtheid).
GNEE pijpbenodigdhedenc45e geslepen buis voor hydraulische cilindertoepassingen met buitendiameters tot 380 mm (14,96 inch) en lengtes tot 12 m (39 ft), met EN 10204 3.1 materiaalcertificaten en inspectie door derden- op verzoek. Stuur uw ID x muur, leveringsconditie en aantal voor een offerte.Vraag een offerte aan met uw ID x muur en Ra.
Technische specificaties
| Parameter | Vermogen |
|---|---|
| Soort/materiaalnummer | C45E / 1.1191 (CK45, AISI 1045, JIS S45C, GB 45 #) |
| Standaard | EN 10305-1:2016 (koudgetrokken naadloze precisie); EN 10305-4:2016 voor hydraulische aandrijfsystemen |
| Buitendiameter (OD) | Tot 380 mm (14,96 inch); grotere boringen voldoen aan EN 10297-1 |
| Binnendiameter (ID) | 20-400 mm (0,79-15,75 inch) |
| Wanddikte | 2-40 mm (0,08-1,57 inch), typisch 3-25 mm |
| Lengte | Tot 12 m (39 ft); langer in overleg |
| ID-tolerantie | ISO H8-standaard; H9 beschikbaar; H7 voor servocilinders |
| Boringruwheid (Ra) | 0,2-0,4 um gezoet; 0,2 um of beter door SRB |
| Rechtheid | Minder dan of gelijk aan 0,5 mm/m (0,5 mm per 1000 mm); 0,3 mm/m op aanvraag |
| Leveringstoestand C45E | +C, +LC, +SR, +A, +N; +QT via afzonderlijke overeenkomst |
| Certificering | NL 10204 3.1 materiaalcertificaat; Inspectie door derden- (SGS / BV / TUV) beschikbaar |
De voltooide boring is de tweede helft van de specificatie. Een C45E gezoete buis ID-tolerantie H8 H9 is de standaardkoppeling (H8 standaard, H9 optioneel, H7 voor servocilinders), de C45E gezoete buis Ra 0,2-0,4 um afwerking wordt bereikt door honen, SRB bereikt Ra 0,2 um of beter, en de rechtheid van de C45E gezoete buis wordt op minder dan of gelijk aan 0,5 mm/m gehouden.
Chemische samenstelling
De chemische samenstelling van C45E volgt EN 10305-1:2016 Tabel 5 (gietanalyse, E-kwaliteit). Koolstof van 0,42-0,50% maakt C45E warmte-behandelbaar - en zorgt voor voorverwarmen als de loop wordt gelast. Fosfor en zwavel zijn in de E-klasse aangescherpt voor batchconsistentie.
| Element | C45E (1,1191) min | C45E (1.1191) max |
|---|---|---|
| Koolstof (C) | 0.42 | 0.50 |
| Silicium (Si) | 0.15 | 0.40 |
| Mangaan (Mn) | 0.50 | 0.80 |
| Fosfor (P) | - | 0.030 |
| Zwavel (S) | 0.020 | 0.035 |
| Chroom + Molybdeen + Nikkel | - | 0.63 |
Mechanische eigenschappen
De mechanische eigenschappen van C45E volgens leveringsconditie volgen EN 10305-1:2016 Tabel 6. De koudverwerkte omstandigheden (+C, +LC, +SR, +A) worden vermeld voor minimale treksterkte en rek; de standaard leidt Rp0,2 af van Rm via de formule, dus voor die toestanden wordt geen enkele rendementsbodem in de tabel weergegeven. Alleen +N geeft een vaste ReH, wat de basislijn van het vatontwerp is.. +QT-waarden staan niet in de standaardtabel en moeten door de koper worden gespecificeerd.
| Leveringsconditie | Treksterkte Rm (MPa) | Opbrengst ReH / Rp0,2 (MPa) | Verlenging A (%) |
|---|---|---|---|
| +C (koudgetrokken, hard) | Groter dan of gelijk aan 720 | afgeleid van Rm | Groter dan of gelijk aan 4 |
| +LC (licht koud bewerkt) | Groter dan of gelijk aan 670 | afgeleid van Rm | Groter dan of gelijk aan 6 |
| +SR (stressverlicht) | Groter dan of gelijk aan 600 | afgeleid van Rm (ongeveer 420 in de praktijk) | Groter dan of gelijk aan 15 |
| +A (gegloeid) | Groter dan of gelijk aan 510 | afgeleid van Rm | Groter dan of gelijk aan 20 |
| +N (genormaliseerd) | 540-720 | ReH Groter dan of gelijk aan 340 | Groter dan of gelijk aan 18 |
| +QT (geblust en getemperd) | bestelling-opgegeven (typisch 700-850) | bestelling-gespecificeerd (typisch groter dan of gelijk aan 490) | bestelling-opgegeven |
Leveringsconditie en het nummer dat uw ontwerp bepaalt
Het enige getal dat de wand van uw vat bepaalt, is de opbrengst waarvoor u ontwerpt, en dat getal wordt bepaald door de leveringsvoorwaarde - en niet door de naam van het type. Voor een C45E-vat zijn de praktische vloeren:+N genormaliseerd, ReH 340 MPa(meest gebruikelijk: de standaardbasislijn);+SR-stress-verlicht, ongeveer 420 MPa(lagere restspanning, gemakkelijker te lassen); En+QT afgeschrikt en getemperd, 490 MPa of meer(zware-zware boringen, apart besteld). De spreiding is van belang in geld: bij dezelfde muur verhoogt de beweging van +N naar +QT de toelaatbare druk met ongeveer 44% (490 gedeeld door 340). Door een enkele waarde - te citeren, bijvoorbeeld door de +N-trekvloer van 540 MPa te nemen en dit de opbrengst - te noemen, wordt de capaciteit met ongeveer 59% overschat en is dit de meest voorkomende oorzaak van een te klein vat. Vermeld de voorwaarde op de bestelling en ontwerp vervolgens op basis van de opbrengst ervan.
Vergelijking van kwaliteiten - C45E versus E355 versus 42CrMo4
De praktische beslissing over C45E versus E355 geslepen buizen komt neer op het koolstofgehalte en de lasbaarheid: C45E is het warmte-behandelbare medium-koolstofkeuze, E355 de laag-koolstoflasbare keuze.
| Eigendom | C45E (1.1191) | E355 (1.0580) | 42CrMo4 (1,7225) |
|---|---|---|---|
| Koolstof klasse | Gemiddeld (0,42-0,50%) | Laag (ongeveer 0,18-0,22%) | Middelgrote legering (ongeveer 0,38-0,45% + Cr Mo) |
| +N-opbrengst (MPa) | 340 | 355 | geen standaardprecisie-buis |
| Warmte-behandelbaar? | Ja (Q+T, inductie) | Nee | Ja (door-verharding) |
| Lasbaar zonder voorverwarmen? | Nee (voorverwarmen 150-250 C) | Over het algemeen wel | Nee (hoger voorverwarmen) |
| Typisch gebruik | Slijtdelen, geharde boringen | Gelaste, lichtere lopen | Zware-, hoge- boringen |
Het selecteren van de juiste kwaliteit en afwerking
C45E versus AISI 1045 versus E355 - met stalen loop
| Cijfer | Wanneer te kiezen | Standaard route |
|---|---|---|
| C45E / 1.1191 | Slijtvastheid en verharding na-bewerking nodig; gemiddelde druk; lasbaar met voorverwarmen | EN 10305-1:2016 (ook EN 10305-4 voor hydraulische systemen) |
| AISI 1045 | Dezelfde staal-, Amerikaanse--specificatie-inkooporder of ASTM-route | ASTM A519 1045 (zie A519 1045 geslepen buis) |
| E355 / 1.0580 | Geef prioriteit aan lasbaarheid en een lager gewicht; geen verharding nodig | EN 10305-1:2016 (ook EN 10305-4) |
Als er meer sterkte nodig is, ga dan over op geslepen buizen van 42CrMo4/AISI 4140 in plaats van over-C45E te specificeren.
Gezoet versus SRB - bij het kiezen van de boringafwerking
Beide werken de boring af met een precisietolerantie. De keuze voor een geslepen buis versus een SRB-buis wordt bepaald door het type afdichting, het volume en de kosten, en niet door een simpel "beter" - dat de meeste kopers accepteren, op voorwaarde dat aan de ID-tolerantie en Ra wordt voldaan. Bij het honen wordt materiaal met stenen verwijderd en wordt Ra 0,2-0,4 um verkregen met een kruis-kruis dat smeermiddel vasthoudt; SRB schaven en walsen-polijsten, harden het oppervlak uit en bereiken Ra 0,2 um of beter.
Toepassingen
C45E-geslepen buis wordt overal gespecificeerd waar een afgewerkte, -te-montageklare cilindercilinder matige tot hoge druk, schokbelasting en lange slagcycli moet kunnen dragen zonder naboren. Vijf applicatiegroepen bestrijken de meeste bestellingen:
Hydraulische cilindervaten
Het dominante gebruik. Een geslepen C45E-loop draagt de boring, het loopvlak van de afdichting en de drukgrens in één koud-getrokken, afgewerkt onderdeel - mobiele, agrarische en industriële cilinders.
Pneumatische cilindervaten
Lagere druk dan hydrauliek, maar dezelfde afwerkingseis: een schone, kruis{0}}gearceerde boring die de afdichting volgt zonder krassen. C45E in +N of +SR is de standaard.
Cilinders voor mobiele en bouwmachines
Graafmachines, laders, kranen en dumptrucks hebben vaten nodig die bestand zijn tegen deuken, slijtage en zijbelasting. C45E in +N of +QT geeft de marge; grotere boringen voldoen aan EN 10297-1.
Industriële pers- en injectie-machinecilinders
Hoge cyclusaantallen en lange slagen vereisen een boring met een stabiele geometrie. De verfijnde afwerking zorgt ervoor dat de compressie van de afdichting voorspelbaar is gedurende miljoenen cycli.
Machinaal bewerkte lading-Dragende onderdelen
Naast cilinders wordt de C45E-precisiebuis ook omgezet in assen, bussen, zuigers en geleidestangen - elk onderdeel dat machinaal wordt bewerkt en vervolgens wordt gehard.
Test en inspectie
Dimensionale inspectie.Buitendiameter, wand, ID-tolerantie (H8-H9) en rechtheid worden gecontroleerd aan de hand van de bestelde optie; de boring wordt op meerdere punten over de lengte gemeten.
Oppervlakte en ruwheid.Boring Ra wordt geverifieerd met een profielmeter; het kruis-arcering en de afwezigheid van punten worden visueel geïnspecteerd.
Mechanische verificatie.De treksterkte en, voor +N, de vloei worden bevestigd door de hitte; hardheid kan worden gecontroleerd op +QT.
Niet-destructief onderzoek.Wervelstroom- of ultrasoon testen worden toegepast volgens EN 10305-4 voor hydraulische systemen (en op aanvraag voor deel 1); NL 10204 3.1 certificaten vergezellen elke heat.
Netheid en behoud.De boring wordt gereinigd, geolied en afgedekt om het afgewerkte oppervlak tijdens transport te beschermen.
Stuur uw ID x muur, leveringsconditie (+N / +SR / +QT), ID-tolerantie en Ra - ons technisch team zal de specificatie bevestigen volgens EN 10305-1:2016 (of EN 10305-4:2016) en binnen 24 uur een offerte met levertijd retourneren.Neem vandaag nog contact op met GNEE Pipe.
Waarom C45E gezoete buis van GNEE Pipe gebruiken
Als leverancier van geslepen C45E-buizen boorden GNEE Pipe-schepen-klare vaten uit één kwaliteitssysteem in plaats van te bemiddelen in gemengde voorraad.
Eén staal, veel normen.Wij leveren C45E / CK45 / AISI 1045 / 1.1191 volgens EN 10305-1, EN 10305-4, ASTM A519 en GB/T 3639 vanuit één kwaliteitssysteem, zodat uw standaardbestellingen consistent blijven.
Borte-klare vaten.H8-H9, Ra 0,2-0,4 um, rechtheid kleiner dan of gelijk aan 0,5 mm/m, met EN 10204 3.1 certificaten en keuring door derden (SGS / BV / TUV) op aanvraag.
Bewezen exportaanbod.GNEE bedient 160+ klanten op de markten voor hydraulische, mobiele- apparatuur en industriële apparatuur vanuit Tianjin, met geïntegreerde bewerking en conservering.
Technische offerte.Stuur ID x muur, leveringsconditie en Ra; ons team retourneert een specificatie-bevestigde offerte met doorlooptijd, en signaleert standaard-jaar- en staatsverschillen voordat deze worden afgekeurd.
Veelgestelde vragen
Wat is een EN 10305-1 C45E gezoete naadloze stalen buis?
Het is een koud{0}}getrokken stalen precisiebuis van gemiddelde- koolstofkwaliteit C45E (materiaalnummer 1.1191) waarvan de boring is geslepen of afgeschaafd en gewalst-gepolijst tot een afgewerkte ID-tolerantie van H8 tot H9 en een oppervlakteruwheid van Ra 0,2 tot 0,4 um, zodat hij klaar is om te worden gemonteerd als een hydraulische of pneumatische cilindercilinder zonder naboren.
Is C45E hetzelfde als CK45, 1045 en 1.1191?
Ja - het is hetzelfde 1.1191-staal onder verschillende standaardnamen. C45E is de huidige EN-kwaliteit, CK45 (of Ck45) is de oude Duitse DIN-naam, AISI 1045 is de Amerikaanse kwaliteit en 1.1191 is het Europese materiaalnummer. Een tekening waarop CK45 staat en een certificaat waarop C45E staat, vragen om dezelfde buis.
Op welke vloeigrens moet ik een C45E-gezoet vat ontwerpen?
Ontwerp naar de opbrengst van de door u bestelde leveringsconditie, niet naar één vast getal. In de-geleverde +N (genormaliseerde) staat is de standaardvloer ReH 340 MPa; +SR (stress-verlicht) geeft ongeveer 420 MPa; en +QT (geblust en getemperd), die u afzonderlijk moet specificeren, bereikt doorgaans 490 MPa of meer. Het gebruik van de verkeerde enkele waarde is de meest voorkomende oorzaak van een te klein of te groot vat.
EN 10305-1 of EN 10305-4 - welke norm citeer ik?
Beide zijn de huidige edities van 2016 en beide hebben betrekking op naadloze koud-getrokken C45E-buizen. Deel 1 is de algemene precisiebuizenstandaard- voor de machinebouw; Deel 4 is het subdeel -hydraulische en pneumatische aandrijfsystemen-, waarin de zuiverheid van de boringen, een strakkere oppervlakteruwheid en verplichte niet-destructieve tests worden toegevoegd. Voor een druk-cilindercilinder, citeer EN 10305-4; voor een algemeen precisieonderdeel is deel 1 voldoende.
Welke ID-tolerantie en oppervlakteafwerking heeft een C45E-geslepen buis?
De standaard boringtolerantie is ISO H8, waarbij H9 beschikbaar is en H7 voor servo- of hoge-precisiecilinders. Honen levert een oppervlakteruwheid op van Ra 0,2 tot 0,4 um; schaven en walsen polijsten (SRB) bereikt Ra 0,2 um of beter, met een kruis-hoek van 30 tot 45 graden die smeermiddel vasthoudt.
Kan C45E-geslepen buis worden gelast?
Ja, maar het is een medium-koolstofstaal met een koolstofequivalent van ongeveer CE_IIW 0,56, dus het heeft een voorverwarming van 150 tot 250 graden C nodig en na-lasspanningsverlichting om scheuren te voorkomen. Bevestig de exacte procedure met uw lasingenieur, vooral voor zware muren.
Wat zijn de maatlimieten van EN 10305-1 C45E gezoete buis?
EN 10305-1 heeft betrekking op naadloze koudgetrokken buizen met een buitendiameter tot 380 mm. Voor geslepen lopen is het praktische boringbereik ongeveer 20 tot 400 mm, met een wanddikte van doorgaans 2 tot 40 mm en lengtes tot 12 m. Boven een buitendiameter van 380 mm leidt u de bestelling door naar EN 10297-1.
Is C45E hetzelfde als E355 voor een cilindercilinder?
Nee. C45E (1.1191) is een middel-koolstofwarmte-behandelbaar staal met 0,42 tot 0,50 procent koolstof, terwijl E355 (1.0580) een constructiestaal met een laag-fijnkorrelig- koolstofgehalte is. C45E kan worden afgeschrikt, getemperd of inductie-gehard voor slijtageonderdelen; Er is gekozen voor E355 vanwege de lasbaarheid en het lagere gewicht. Ze zijn niet uitwisselbaar, en een vat dat is ontworpen voor de ene vloeiwaarde mag niet worden vergeleken met de andere.
