Productenbeschrijving
ASTM A192/ASME SA192 omvat minimumwand-dikte, naadloze koolstofstalen ketel en oververhitterbuizen voor hogedrukdienst.
De slanggroottes en diktes die gewoonlijk aan deze specificatie zijn ingericht, zijn 1/2 inch tot 7 in (12,7 tot 177,8 mm) buitendiameter en 0,085 tot 1.000 in (2,2 tot 25,4 mm), inclusief, in minimale wanddikte. Buizen met andere dimensies kunnen worden ingericht, op voorwaarde dat dergelijke buizen voldoen aan alle andere vereisten van deze specificatie.
De waarden vermeld in eenheden in de inch-pond of SI-eenheden moeten standaard worden beschouwd. Binnen de tekst worden de SI -eenheden tussen haakjes weergegeven. De in elk systeem vermeld waarden zijn geen exacte equivalenten; Daarom moet elk systeem onafhankelijk van het andere worden gebruikt. Het combineren van waarden van de twee systemen kan leiden tot non-conformiteit met de specificatie. De inch-pond eenheden moeten van toepassing zijn, tenzij de "M" -aanduiding van deze specificatie is gespecificeerd in de volgorde.
Diameter van de buitenkant: 12.7-177,8 mm
Wanddikte: 2.2-25,4 mm
Lengte: 6-32m
Type: rechte buis, u-bocht buis
Warmtebehandeling:
Heet-afgewerkte buizen hoeven niet met warmte te worden behandeld. Koude afgewerkte buizen moeten worden behandeld na de uiteindelijke koud afwerking bij een temperatuur van 1200 graden F [650 graden] of hoger.
standaardspecificatie
ASTM A192/ASME SA192 Hoge druk Koolstalen ketelbuis Chemische samenstelling
| Cijfer | Chemische samenstelling (%) | |||||
| Type | C | Si | Mn | P | S | |
| ASTM A192/ASME SA192 | Naadloos | 0.06~0.18 | 0,25 max | 0.27~0.63 | 0,035 max | 0,035 max |
ASTM A192/ASME SA192 Boiler Tube Mechanische eigenschap
| Cijfer | Rek % | Trekstest MPA of N/MM2 | |
| A | Min -opbrengststerkte | Treksterkte | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 stalen buis voor ketelhardheidsvereiste
| Brinell hardheidsnummer | Rockwell hardheidsnummer |
| (Buizen 0,200 inch [5,1 mm] en over in wanddikte) | (Buizen minder dan 0,200 in. [5,1 mm] in wanddikte) |
| 137 HB | 77 HRB |
| Tube maten voor warmtewisselaars en condensators en ketel | |||||||||||
| Buitendiameter | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Muurdikte mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | inch | Gewicht kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Vorm van buis:Straight & U-Bend & Finned & Coiled | |||||||||||
| Roestvrijstalen buis:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Koolstof en legeringsstalen buis:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

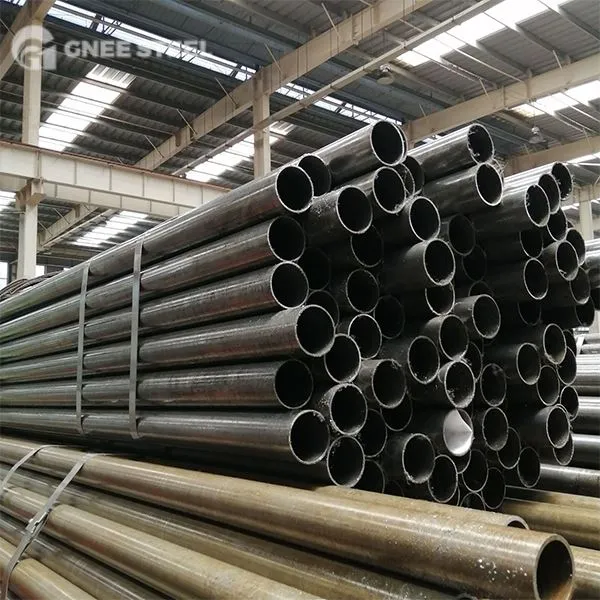

GNEE A192/SA192 -pijp op voorraad
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels - Seamless Pipes And Tubes - A192 Seamless Steel Tubes - ASME SA192 Steel Tubes - ASME SA192 Superheater Tubes - Superheaters - Tubular Products
Vergelijking van ASTM A192/SA192 en andere koolstofstalen buis- en buismaterialen
- VS ASTM A106 Gr.B:ASTM A106 GR.B Koolstofstaalpijp wordt vaak gebruikt voor leidingen op hoge temperatuur, hogedruk, maar het is niet specifiek ontworpen voor de minimale wanddikte die nodig is voor ketels/superheaters. ASTM A106 GR.B Koolstofstaalpijp heeft meestal dikkere wanden dan A192/SA192 van dezelfde specificatie, met een hogere drukdragende capaciteit maar iets lagere warmteoverdracht en hogere kosten. ASTM A106 Gr.B Koolstofstalen buis wordt vaak gebruikt in de hoofdstoomleidingen van de ketel en voedingswaterleidingen, terwijl ASTM A192/SA192 Koolstofstalen buis specifiek is ontworpen voor superheaters en ketelwarmtewisselaarbundels, waar dunne muren nodig zijn voor efficiënte warmteoverdracht.
- VS ASTM A210 Gr.A1:ASTM A210 Gr.A1 is een medium-koolstofmangaanstaal naadloze buis die wordt gebruikt in ketels en superheaters. Vanwege het hogere koolstofgehalte overtreft de sterkte en hardheid A192/SA192 en wordt het voornamelijk gebruikt in toepassingen die een hogere sterkte vereisen.
Vereiste tests en inspecties voor ASTM A192/SA192 Koolstofstaalpijp
- Toestal testen: dit wordt uitgevoerd op monsters genomen uit elke batch stalen buis om de treksterkte, opbrengststerkte en verlenging te verifiëren.
- Hardheidstesten: dit wordt meestal uitgevoerd op elke buis of batch.
- Hydraulische druktests: dit is verplicht voor elke buis. De testdruk is zeer hoog en onderhouden gedurende ten minste 5 seconden om ervoor te zorgen dat er geen lekkage of permanente vervorming is, waardoor veiligheid onder druk wordt gewaarborgd.
- Niet-destructieve testen: de standaard vereist meestal eddy-stroomtests of ultrasone tests (of een combinatie van beide) om longitudinale defecten te detecteren, en dit moet op elke buis worden uitgevoerd.
Gebruik en toepassing:
1. Boiler buizen: A192/SA192-buizen worden voornamelijk gebruikt in ketelsystemen voor hogedruk- en oververhitterende toepassingen. Ze worden op grote schaal gebruikt in energiecentrales, thermische energiecentrales en industriële ketels voor het genereren van stoom. A192/SA192 -buizen vertonen een uitstekende thermische geleidbaarheid en hoge treksterkte, waardoor ze geschikt zijn voor het omgaan met verhoogde temperaturen en drukken.
2. Verwarmingswisselaars: A192/SA192 -buizen worden gebruikt in warmtewisselaars waar een efficiënte warmteoverdracht vereist is. Deze buizen worden vaak gebruikt in toepassingen met vloeistof-naar-fluïde of gas-naar-fluïde warmte-uitwisseling, zoals in HVAC-systemen, koelunits en industriële procesapparatuur. De naadloze constructie van A192/SA192 -buizen zorgt voor een gladde vloeistofstroom en minimaliseert de drukval.
3. Condensers: A192/SA192 buizen vinden toepassingen in condensoreenheden die deel uitmaken van verschillende systemen zoals energiecentrales en koelunits. Condensors zijn verantwoordelijk voor het overbrengen van warmte van damp naar vloeibare toestand, en A192/SA192 -buizen bieden voor dit doel uitstekende warmteoverdrachtsmogelijkheden.
4. Petroleum Raffinage: A192/SA192-buizen worden af en toe gebruikt in petroleumraffinageprocessen, met name in toepassingen met betrekking tot hoge temperatuur en hogedrukvloeistoffen. Deze buizen worden gebruikt voor warmte -uitwisseling, vloeistoftransport en andere kritieke functies bij het verfijnen van bewerkingen.
